Avantages du produit
Pourquoi les caissons acoustiques Kellner
sont-ils uniques en leur genre?
Châssis insonorisant, stable et autoportant
Conception intelligente et efficace
Atténuation acoustique optimisée
Installation et entretien faciles
Des volets extra larges et une séparation accrue des canalisations de circulation avec les volets d’évacuation permet d’éviter des défauts de circulation des flux lors du fonctionnement à charge réduite des appareils à deux ventilateurs. Le système optimisé de fermeture par jupe flexible permet de séparer complètement les flux d’air aspiré et d air refoulé, même à ventilation maximale.
La structure asymétrique multicouche des jeux de volets à double absorbation acoustique, combiné à de nombreuses améliorations du caisson, permettent une isolation acoustique parfaitement adaptée à tous les types de climatiseurs et de pompes à chaleur aérothermiques jusqu’a -21 dB(A)*2, *3, *4

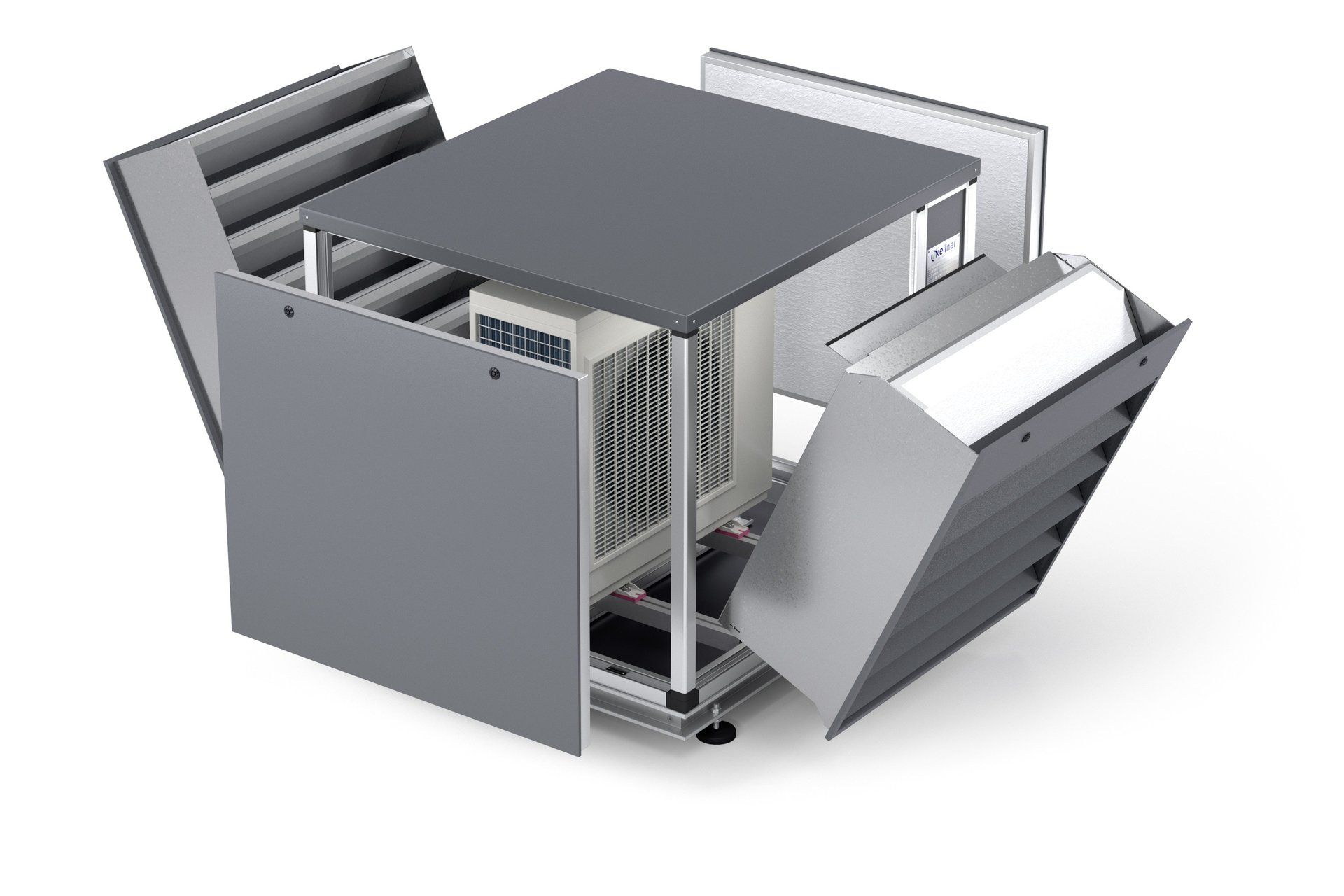

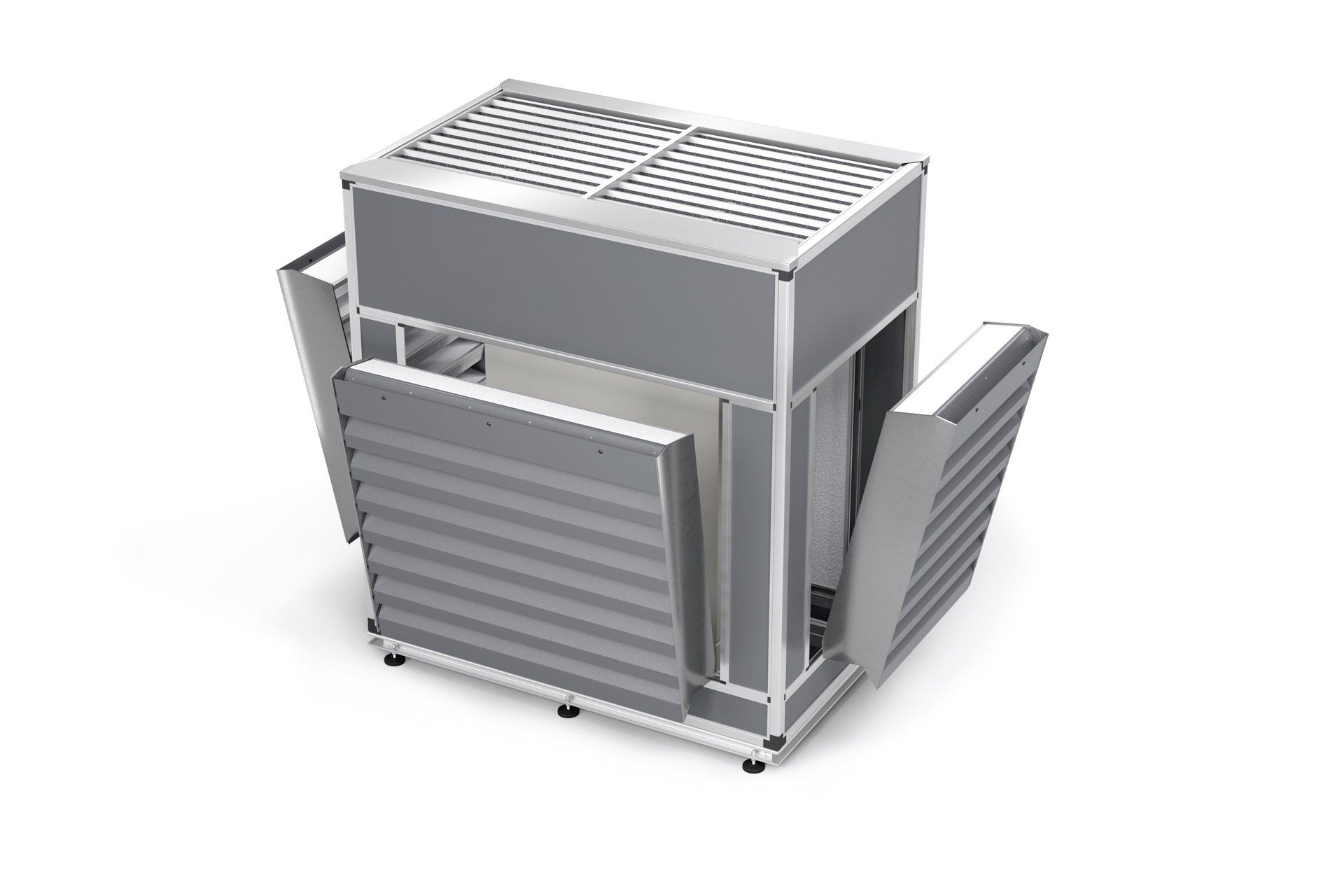

la solution complète, assemblée en usine, offre, grâce aux grandes portes situées à l'avant et aux jeux de volets maintenant amovibles (fixés par des attaches rapides), une très bonne accessibilité pour le montage et la maintenance. Réduisant ainsi les coûts d‘installation et d‘entretien.
Bâti extrêmement stable
Installation flexible
100% résistant aux intempéries
Le châssis de base autoportant fait de profilés en acier massifs, des traverses, et d‘un bac de récupération intégré peut être utilisé avec les pieds réglables en hauteur sur toutes les surfaces revêtues, même sans infrastructure. Le boîtier est à 100% non basculant, même avec des vents violents dans les endroits exposés.
Grâce au système de traverse, facile à déplacer et stable, une adaptation rapide et aisée est grandement facilité (sans perçage) pour l‘installation de tous les climatiseurs et pompes à chaleur. Les patins d‘amortissement en Sylomer, intégrés de série, évitent toute transmission du bruit de la structure au sol.
Le tout nouveau matériau d‘atténuation de bruit est totalement résistant aux intempéries et a l‘eau. Il est inséré et visé au lieu d‘être collé. Cela maintien la forme des lamelles acoustiques et préserve ainsi la fonctionnalité des climatiseurs pendant des années d’exploitation.
Efficacité renforcée
Innovation : « split-bottom »*5
Matériaux respectueux
de l‘environnement
les nouvelles lamelles acoustiques, conçues avec une perte de charge presque impossible à mesurer (<15 Pa) *1, sont la clé d’un meilleur rendement opérationnel des équipements intégrés. En effet les ventilateurs fonctionnent à faible vitesse en raison de la contre pression réduite, ce qui baisse le niveau sonore dynamique dans de vraies conditions d’utilisation.
1: Mesures réalisés par TÜV Austria (Technical Supervisory Association)
2: Selon le fabriquant et le model
3: Mesures réalisées selon la DIN EN ISO 6914-2
4: Version avec plaques déflectrices et volets ULTRA acoustiques
5: Composants et fonctionnalités protégés par modelé d utilité
AT15899-U2-2018 and GM 50161/2018
Le caisson est équipé en standard d‘un bac de récupération en tant que fond séparé et breveté *5. Il draine de manière fiable l‘eau de pluie et l‘eau de condensation hors du caisson via des fentes dans des gouttières (en accessoire).Cela maintient la surface sèche sous le caisson et libre de glace en hiver.
Les matériaux isolants utilisé sont lessivables, même avec un nettoyeur haute pression, et peuvent être facilement recycles ultérieurement. De plus suivant la norme EN13501-1 ils sont ignifuges et conformes à la classe de feu B1.
Insonorisation pour les plus hautes exigences
et voisinage satisfait
Valeurs d‘amortissement réalistes pour une estimation très juste
Les exigences sans cesse croissantes des municipalités, les réglementations plus strictes en matière de bruit et les voisins sensibles imposent une isolation acoustique de haute qualité, constructive et technico-technique, afin de respecter le cahier des charges et de maintenir le fonctionnement du dispositif pendant de nombreuses années. Par conséquent, les boîtiers Kellner-acoustiques sont en constante évolution et mesurés lors de tests sonores très précis au moyen de méthodes de détection d‘enveloppe.

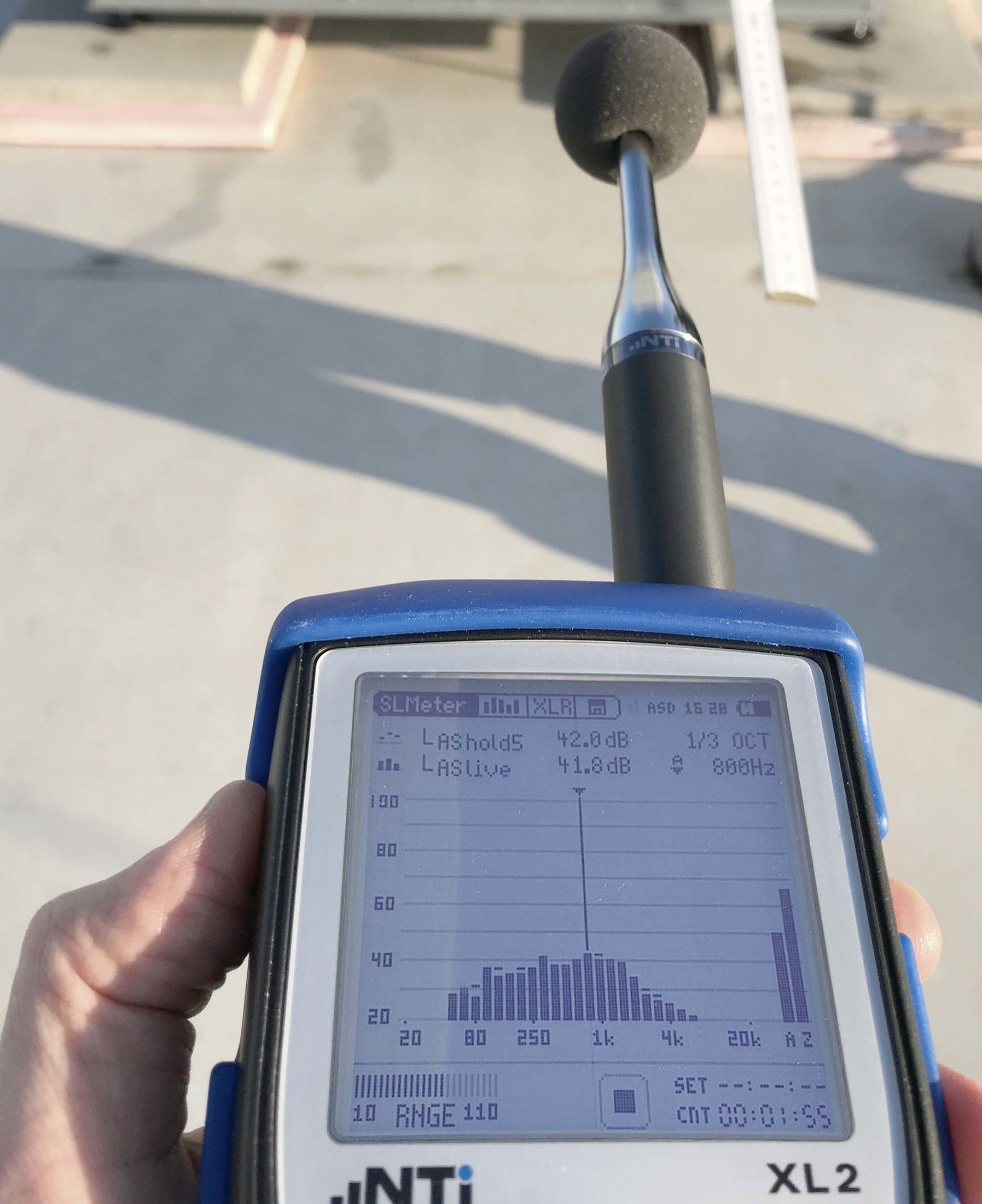

Ces mesures très réalistes et traçables sont exécutées, par un ingénieur civil externe indépendant, conformément aux normes en vigueur NOR NOR EN ISO 9614-2, NOR NOR EN ISO 11546-1 et NOR NOR EN ISO 717-1. Les tests sont effectués dans des conditions de laboratoire avec un haut-parleur à
boule servant de source sonore à rayonnement constant et homogène, extérieurement au moyen d’une sonde d’intensité sonore.

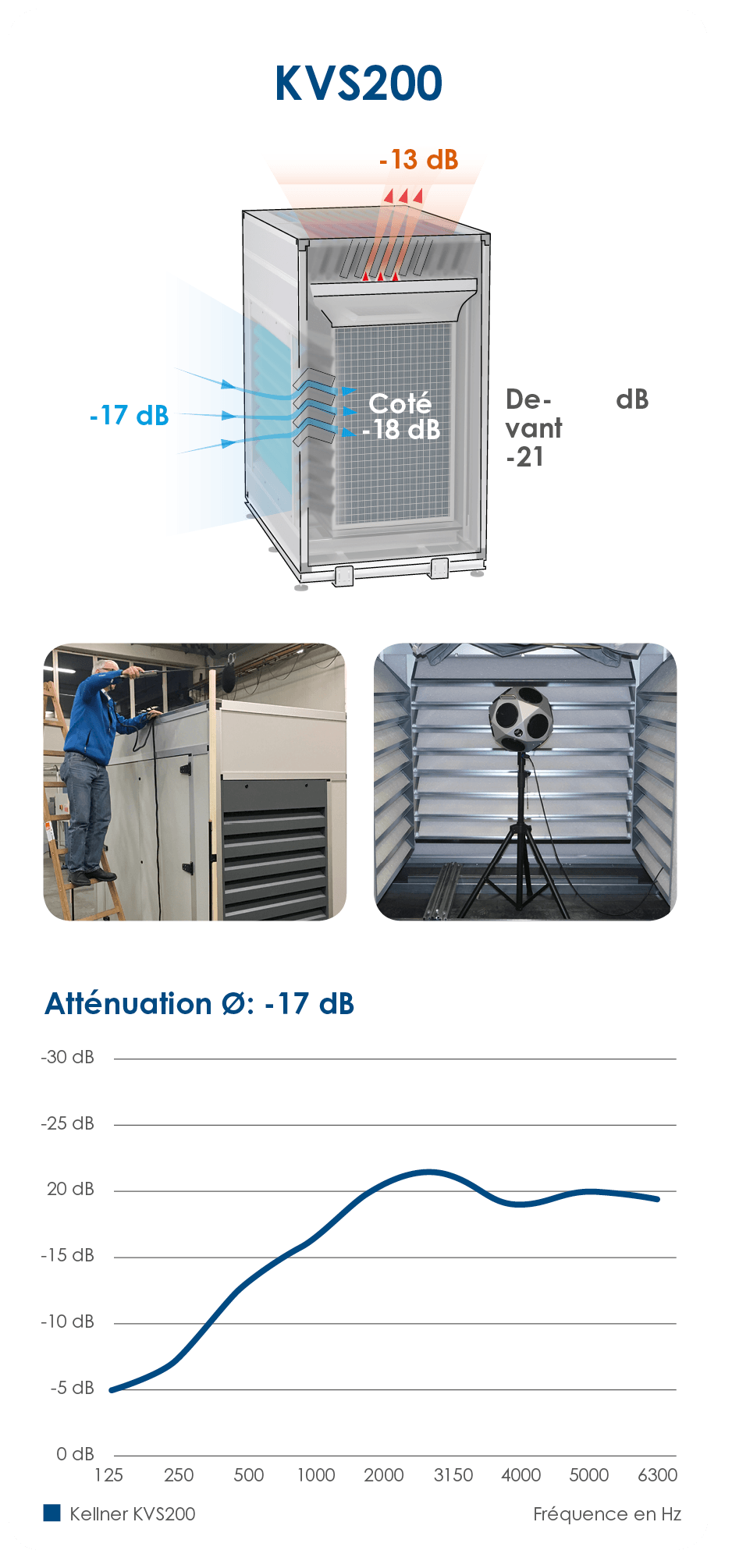

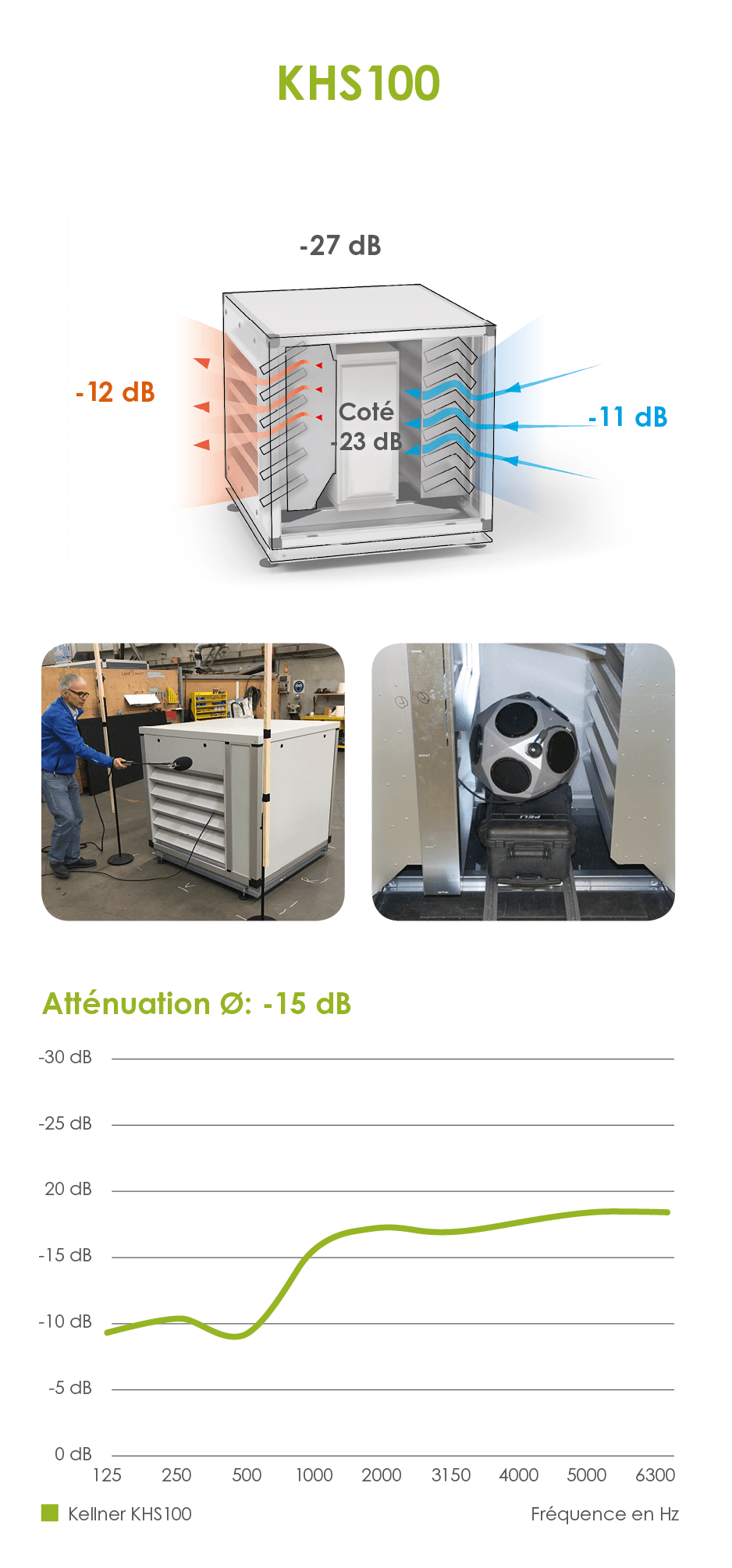

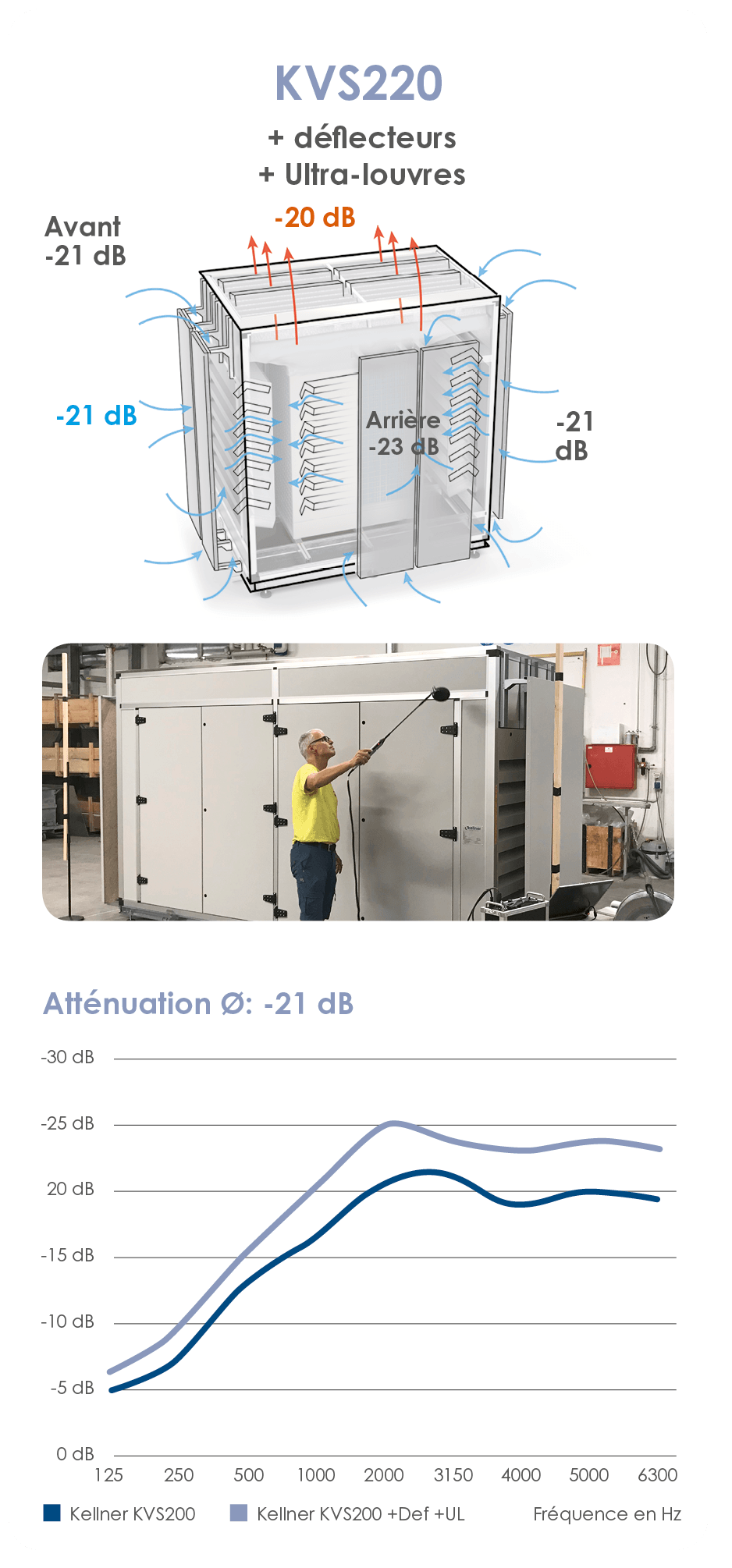

Dans ces mesures exactes, la caractéristique de l‘atténuation acoustique dans toutes les directions de propagation est enregistrée. De cette manière, des calculs préalables exacts de l’émission de bruit attendue pour les projets acoustiques sensibles peuvent être réalisés.

Cela permet au bureau d’études, à l’acousticien et à l’autorité d’obtenir une estimation très réaliste des niveaux sonores attendus. Il en résulte un degré élevé de sécurité de planification, aussi bien pour l‘opérateur que pour le client final et pour les résidents.
Amortissement sonore élevé + faible perte
de pression = efficacité optimum!
Les caissons acoustiques Kellner réunissent parfaitement les deux!
Ce qui fait la différence: une plus faible perte de pression!
La conception structurelle et la fonctionnalité du boîtier Kellner-acoustique sont définies par la forme et la disposition particulières des « lamella-packs » (ouvertures / silencieux). En fonction du type de boîtier et des caractéristiques de conception des climatiseurs ou des pompes à chaleur installés, ces grilles sont façonnées et dimensionnées différemment. Ces ouvertures diffèrent de manière significative par la structure du matériau et par la forme
des ouvertures classiques, qui sont utilisés dans les silencieuxdisponibles dans le commerce.

Les caractéristiques des ventilateurs pour flux horizontal des climatiseurs split et des pompes à chaleur présentent une pression disponible très basse et conviennent donc en principe pour un soufflage libre. Les ventilateurs des climatiseurs VRF à soufflage vertical ont une pression légèrement plus

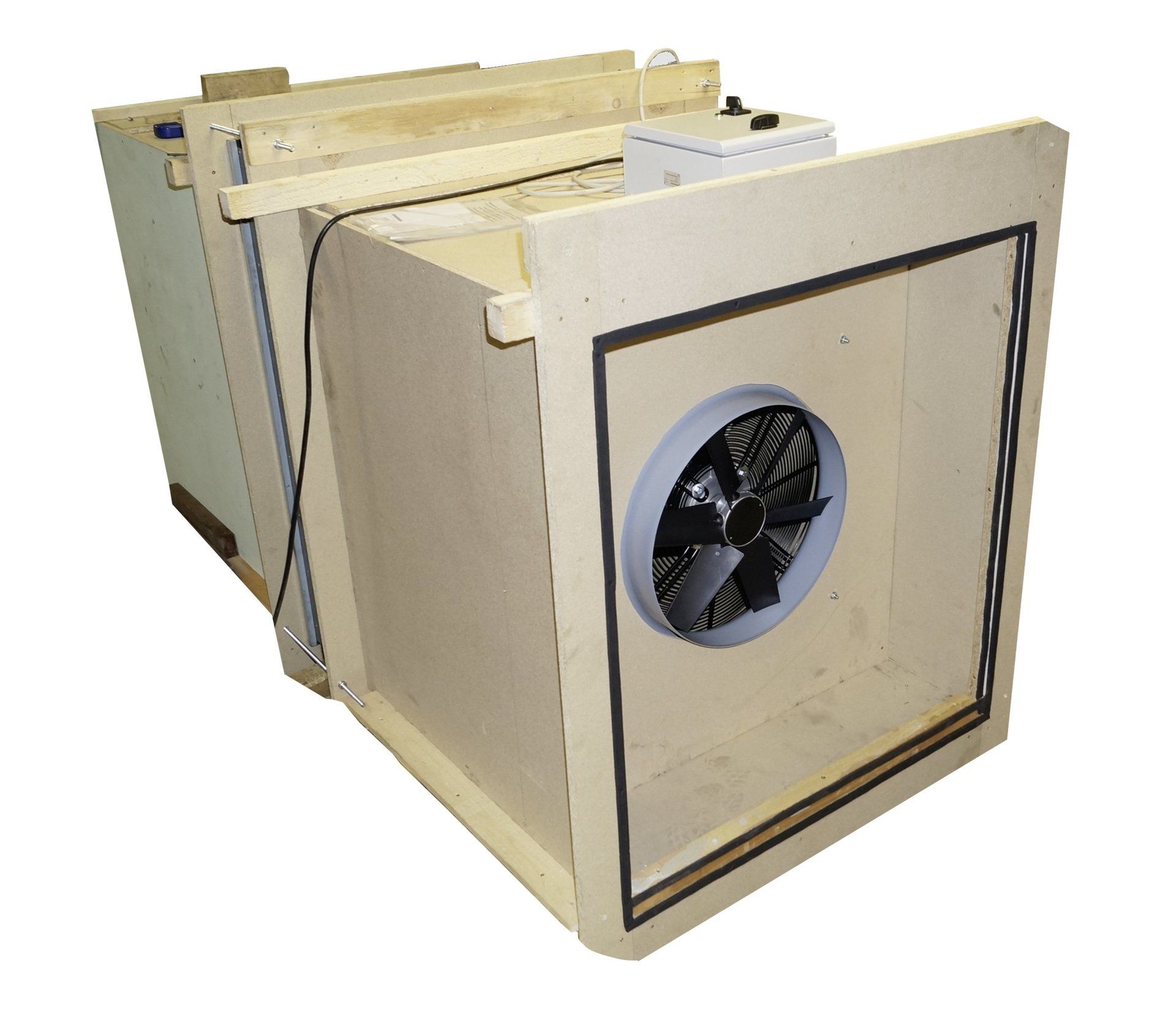

élevée, qui ne se produit toutefois qu‘aux vitesses de ventilateur les plus élevées. Par conséquent, un canal d’essai de pression à été spécialement construit pour mesurer les pertes de pression de différents ensembles de lamelles. En fonction du sens du flux et du flux d‘air d‘aspiration ou de refoulement, les caractéristiques des grilles d‘aération peuvent être adaptées avec précision et optimisées avec un ventilateur à vitesse contrôlée, proche des caractéristiques de ventilateur des climatiseurs intégrés.

mesurée par:

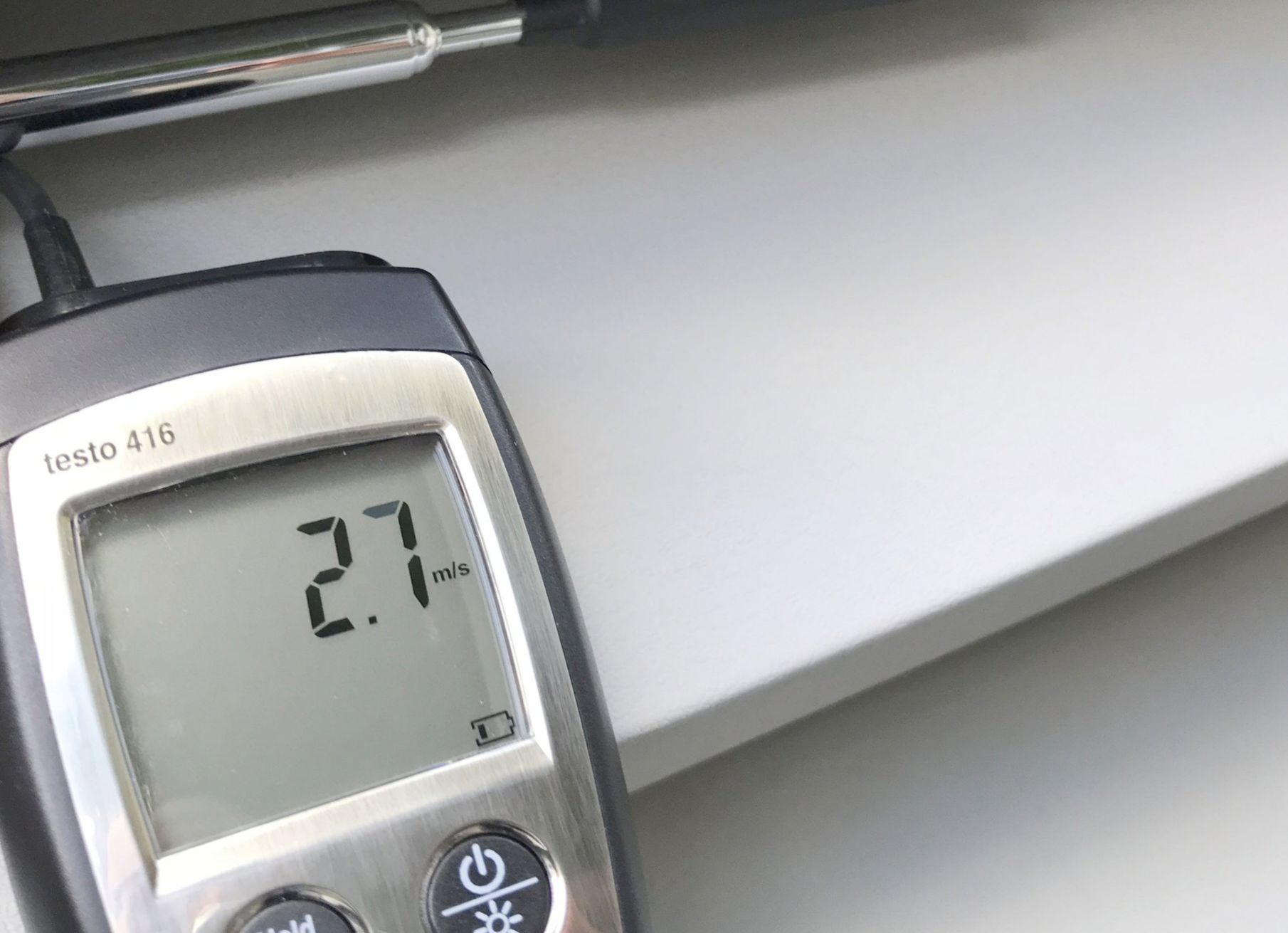

Outre la forme particulière des différents systèmes de lamelles, la section transversale et par conséquent la vitesse d‘écoulement d‘air la plus faible possible sont déterminantes pour une faible perte de charge et donc pour un fonctionnement efficace et sans problème des équipements à insonoriser.

Les caissons acoustiques Kellner ont de loin les plus grandessections utiles avec l‘absorption d‘amortissement la plusélevée.

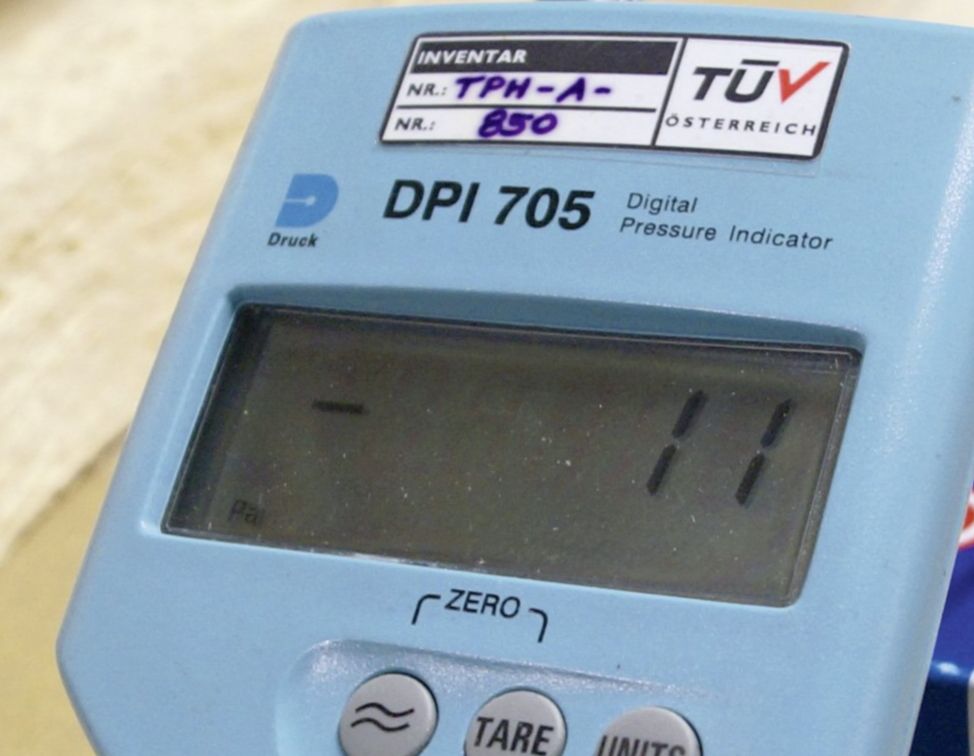

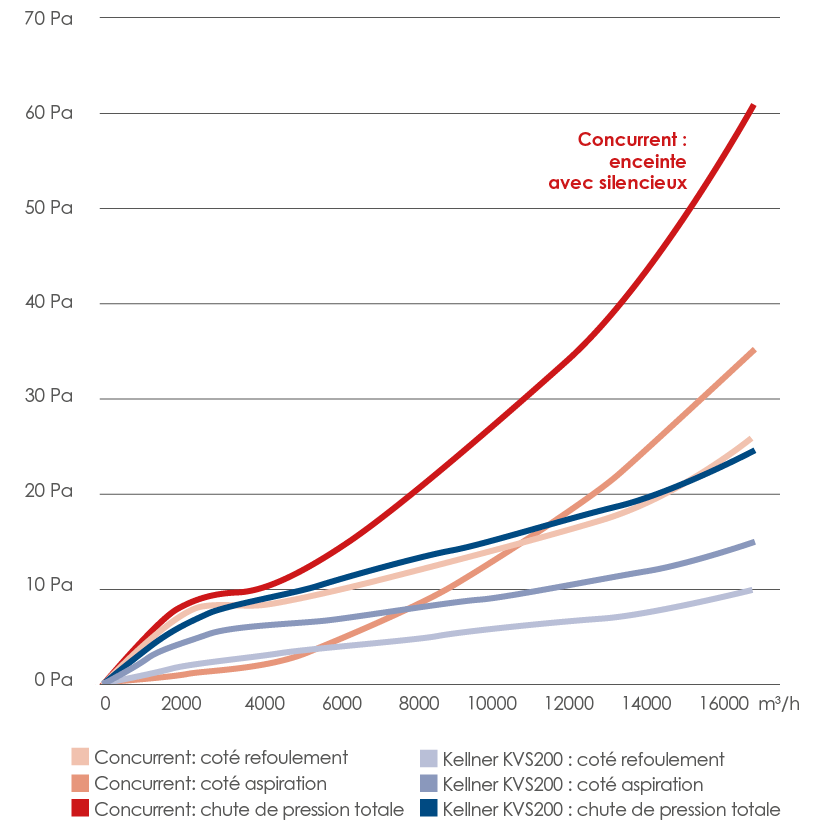

En raison de la perte de charge extrêmement faible, inférieure à 15 Pa du côté refoulement de l‘air et inférieure à 30 Pa au total pour le ventilateur, le Caisson Kellner-acoustic est le seul boîtier insonorisé avec une perte de pression manifestement inférieure (mesuré par TÜV Austria) à la pression du ventilateur du climatiseurs conformément à la fiche technique des fabricants de climatiseurs. Il est donc le caisson du marché présentant la perte de puissance et la perte de rendement la plus faible avec une performance d’isolation acoustique totale.
Principe de fonctionnement

Le principe de base de tous les modèles de caissons est le maintien du sens du flux d’air identique à celui des unités intégrées.
Pour que les unités extérieures intégrées fonctionnent de manière irréprochable et efficace, les ventilateurs doivent pouvoir brasser le même volume d’air qu’à l’air libre. Ceci est obtenu grâce à des lamelles extrêmement grandes, de formes et de conception spéciales - appelées « lamella-packs » pour une perte de pression minimale difficilement mesurable. Le flux d‘air à travers le boîtier correspond exactement à celui des unités extérieures installées, sans déflecteurs ni carénage.
Universellement applicable

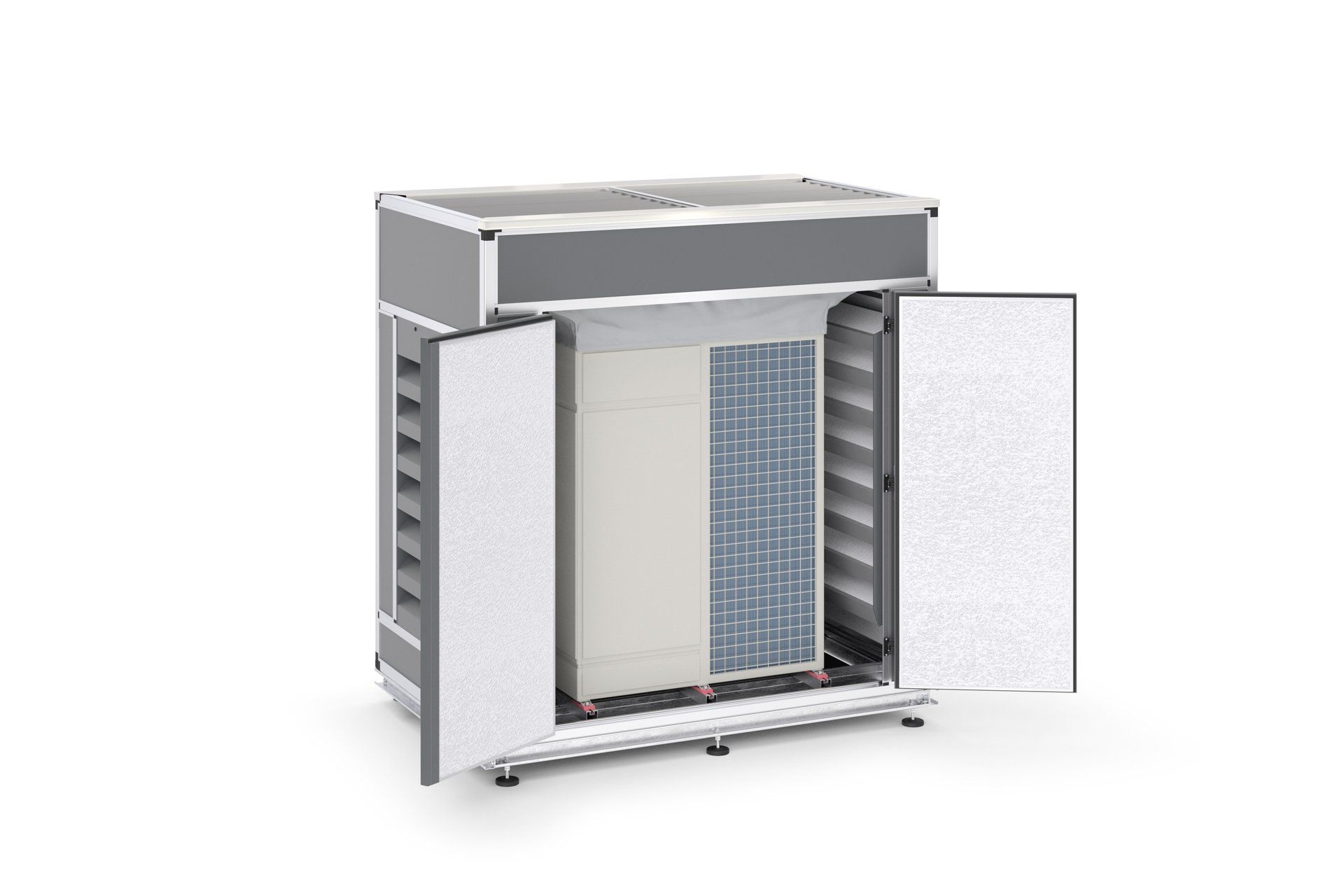

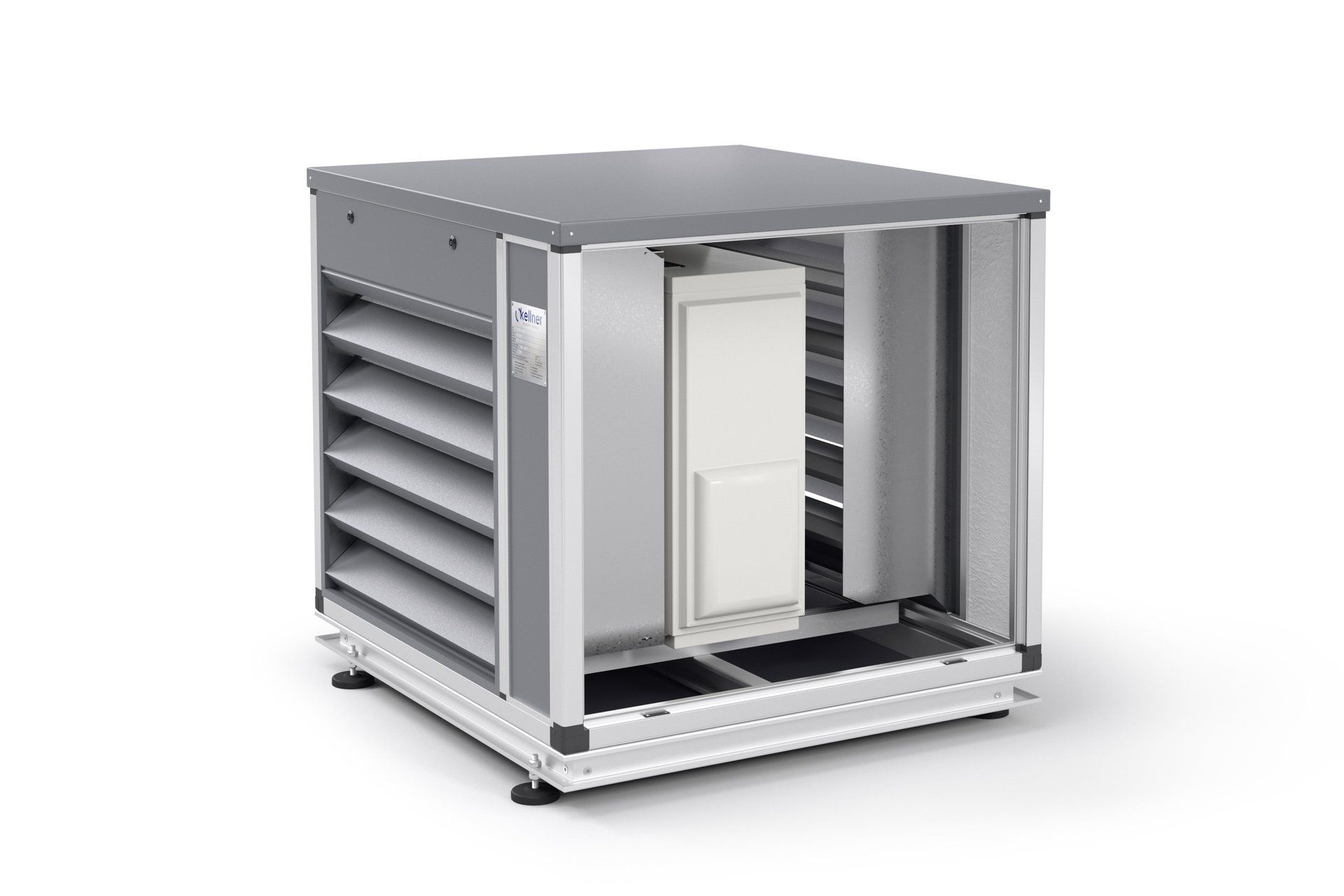

Les boîtiers, livrés assemblés d’usine, sont divisés en différentes séries de produits (KV, KH, KG) selon la fonction de base et permettent, à travers les nombreux modèles de boîtiers (S, M, X, Y, T, ...) une adaptation optimale à une variété d‘unités extérieures et de systèmes de tous les fabricants avec des dimensions extérieures très compactes et un faible encombrement.
Pour des accès difficiles, les boîtiers peuvent également être très facilement démontés et remontés sur le chantier.
Conforme aux normes pour les
charges statiques et éoliennes
Le boîtier autoportant de construction très stable est conforme à la norme EN1991-1-4 et à toutes les exigences statiques applicables aux structures de support. Ainsi, le fabricant et l‘opérateur de l‘installation bénéficient d‘une sécurité et d‘une protection complètes, même avec des charges de vent les plus élevées et les emplacements exposés. En raison de la conception compacte et de la pondération des unités extérieures intégrées dans le bâti, une sous-structure complexe et des fondations coûteuses et profondes, par ex. en termes de statique obligatoire pour les barrières insonorisântes, ne sont pas nécessaires.
« Discrétion et silence »
La construction du boîtier fermé offre une protection accrue des dispositifs intégrés contre le vent, la grêle et la neige, ainsi que contre le vandalisme et les regards indiscrets des habitants et des voisins concernés. De plus, les portes avant peuvent être équipées d'une serrure intégrée.
